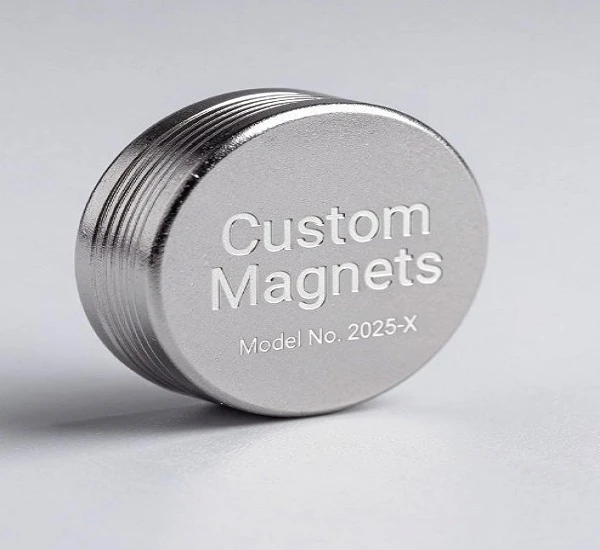

แม่เหล็กจับแม่เหล็กแบบกำหนดเอง

เราผลิตชุดจับยึดแม่เหล็กแบบกำหนดเองสำหรับผู้ค้าส่ง ผู้จัดจำหน่าย OEM และผู้ผลิตอุปกรณ์อุตสาหกรรมที่ต้องการโซลูชันการยึดแม่เหล็กที่เชื่อถือได้ซึ่งได้รับการออกแบบทางวิศวกรรมตามขนาดที่แม่นยำ การออกแบบตัวเรือน การกำหนดค่าการติดตั้ง และแรงยึด

ด้วยการสนับสนุนจากระบบการจัดการคุณภาพที่ได้รับการรับรอง ISO 9001 ของเรา และการปฏิบัติตามมาตรฐานด้านสิ่งแวดล้อม RoHS และ REACH อย่างครบถ้วน เรารับประกันว่าทุกการประกอบจะเป็นไปตามข้อกำหนดทางอุตสาหกรรมระหว่างประเทศที่เข้มงวด

แทนที่จะเลือก-ส่วนประกอบ-ทั่วไปที่อาจกระทบต่อขนาดที่พอดีหรือความจุ ผู้ซื้อสามารถส่งภาพวาดทางเทคนิค ไฟล์ CAD ตัวอย่างทางกายภาพ หรือข้อกำหนดเฉพาะเป้าหมายเพื่อกำหนดค่าโซลูชันแม่เหล็กแบบกำหนดเองสำหรับการใช้งานที่แน่นอน

แม่เหล็กจับยึดแบบแม่เหล็กเป็นส่วนประกอบแม่เหล็กถาวรที่ออกแบบมาเพื่อติด วางตำแหน่ง แคลมป์ หรือยึดส่วนประกอบเฟอร์โรแมกเนติกโดยไม่ต้องใช้ตัวยึดเชิงกลแบบธรรมดา

ส่วนประกอบมาตรฐานจะรวมแม่เหล็กถาวร (นีโอไดเมียมหรือเฟอร์ไรต์) ไว้ในตัวเรือนเหล็กหรือถ้วย สำหรับการกำหนดค่าแบบหม้อ- เปลือกเหล็กจะเปลี่ยนเส้นทางเส้นฟลักซ์แม่เหล็กไปยังหน้าการทำงาน ทำให้เกิดแรงยึดเกาะสูงจากฐานโครงสร้างที่มีขนาดกะทัดรัด

ส่วนประกอบแบบกำหนดเองของเราได้รับการออกแบบทางวิศวกรรมเพื่อบูรณาการอย่างราบรื่นในภาคการผลิตและการปฏิบัติการที่หลากหลาย:

ระบบอัตโนมัติและหุ่นยนต์:เครื่องมือปลาย-ของ-แขน ขายึดเซ็นเซอร์ และ-อุปกรณ์เปลี่ยนตำแหน่งอย่างรวดเร็ว

การประกอบยานยนต์:อุปกรณ์ติดตั้งตำแหน่งตัวถังรถยนต์ชั่วคราว จิ๊กเชื่อม และแม่แบบการตรวจสอบ

แสงอุตสาหกรรมและจอแสดงผล:ขายึดตัวเรือน LED -แบบปลดเร็ว ป้ายนิทรรศการ และขายึดจอแสดงผลทางสถาปัตยกรรม

อุปกรณ์การแพทย์:แผงวินิจฉัยที่ถอดออกได้ ประตูเข้าถึงอุปกรณ์ และที่ยึดอุปกรณ์เสริมแบบพกพา

แม่เหล็กหม้อ:นีโอไดเมียม (NdFeB) และเฟอร์ไรท์ในรูปแบบแบนหรือแบบฝัง

รูปแบบการติดตั้ง:รูเกลียวภายใน หมุดเกลียวภายนอก รูเทเปอร์ และรูทะลุ-

เรือนป้องกัน:ชุดประกอบเคลือบยาง-และพลาสติก-เพื่อป้องกันพื้นผิวเป็นรอยและเพิ่มการเสียดสี

แอสเซมบลีที่กำหนดเอง:ขนาดที่ปรับให้เหมาะสม การจัดเรียงเสาหลาย- และรูปทรงเปลือกเหล็กเฉพาะสำหรับการบูรณาการกับ OEM

แรงจับที่เหมาะสมที่สุดเทียบกับขนาดซองจดหมาย
เกรดวัสดุที่กำหนดไม่ได้กำหนด-ประสิทธิภาพการทำงานในโลกจริง แรงยึดที่แท้จริงถูกควบคุมโดยตัวแปรหลายตัว:

• เกรดแม่เหล็กและปริมาตร
• รูปทรงและความหนาของตัวเรือนเหล็กกล้า
• พื้นที่ผิวสัมผัสและความหนาของช่องว่างอากาศ
• องค์ประกอบของวัสดุเป้าหมาย (เหล็กกล้าคาร์บอนต่ำ- เทียบกับโลหะผสมหรือเหล็กกล้าไร้สนิม)
• ทิศทางการโหลด (แรงดึงโดยตรง-เทียบกับแรงเฉือน)

การออกแบบวงจรแม่เหล็กสำหรับการใช้งานของคุณโดยเฉพาะ ช่วยลดความจำเป็นในการขยายขนาดส่วนประกอบเพียงเพื่อชดเชยการออกแบบที่เข้ากันไม่ดี

การป้องกันตัวเรือนเหล็กและการควบคุมวงจร
ถ้วยเหล็กช่วยปกป้องวัสดุแม่เหล็กถาวรที่เปราะจากการกระแทกทางกลโดยตรง ในขณะที่ทำหน้าที่เป็นวงจรโฟกัสฟลักซ์- ตัวเรือนสามารถผลิตได้ด้วยคุณสมบัติการติดตั้งแบบกำหนดเอง:

• ถ้วยก้นแบน-สำหรับวางพักผ่อน
• หมุดเกลียวและเกลียวภายในสำหรับการประกอบแบบเกลียว
• ฝาครอบที่มีหน้าแปลนหรือรูปทรงพิเศษ-ได้รับการออกแบบเพื่อให้พอดีกับซองการติดตั้ง OEM ที่มีข้อจำกัด

การเลือกใช้วัสดุ: NdFeB กับเฟอร์ไรต์
นีโอไดเมียม (NdFeB):เลือกเมื่อต้องใช้แรงยึดสูงสุดภายในข้อจำกัดเชิงพื้นที่ที่จำกัด เหมาะสำหรับอุปกรณ์ติดตั้งเครื่องจักร ระบบกำหนดตำแหน่ง ขายึดอุตสาหกรรม และตัวจับยึดเครื่องมือขนาดกะทัดรัด

เฟอร์ไรต์:ทางเลือกที่คุ้มค่า-สำหรับการประกอบขนาดใหญ่ -ขีดจำกัดอุณหภูมิสูง หรือ-การติดตั้งตามวัตถุประสงค์ทั่วไป โดยที่แรงดึงสูงสุดสัมบูรณ์เป็นรองจากการประหยัดวัสดุ

วิธีการรวมได้รับการออกแบบทางวิศวกรรมเพื่อให้ตรงกับกระบวนการประกอบของคุณ:

เนื่องจากแม่เหล็ก NdFeB ที่ไม่เคลือบผิวไวต่อการเกิดออกซิเดชัน จึงมีการใช้การชุบป้องกันตามสภาพการใช้งาน:

ชุบนิกเกิลและสังกะสี:ความต้านทานการกัดกร่อนมาตรฐานสำหรับสภาพแวดล้อมภายในอาคารและอุตสาหกรรมทั่วไป

เคลือบอีพ็อกซี่:การป้องกันแผงกั้นที่ได้รับการปรับปรุงสำหรับการตั้งค่าที่มีความชื้นหรือมีฤทธิ์กัดกร่อนเล็กน้อย

การเคลือบยางและพลาสติก:ให้การเสียดสี กำจัดผลกระทบจากโลหะ-ถึง- และปกป้องพื้นผิวที่ทาสีหรือเสร็จแล้วจากรอยขีดข่วน จำเป็นสำหรับอุปกรณ์ตกแต่งรถยนต์ อุปกรณ์ยึดตำแหน่งชั่วคราว และการติดเฟรมโลหะที่ละเอียดอ่อน-

ข้อจำกัดด้านมิติ:เส้นผ่านศูนย์กลางภายนอก ความสูง และโปรไฟล์เปลือกแบบกำหนดเองป้องกันการรบกวนในการติดตั้ง

แรงเสียดทานในการติดตั้ง:สตั๊ด เกลียว และเคาเตอร์ซิ้งค์ที่ปรับแต่งได้โดยเฉพาะจะช่วยประหยัดเวลาในการประกอบเมื่อเทียบกับการติดกาวหรือหนีบแม่เหล็กที่หลวม

ข้อมูลแรงดึงที่ไม่สอดคล้องกัน:การกำหนดพารามิเตอร์การทดสอบล่วงหน้า- (เช่น การทดสอบบนแผ่นเหล็กกล้าคาร์บอนต่ำ-ที่ได้มาตรฐาน 10 มม.) ช่วยให้มั่นใจถึงประสิทธิภาพที่สม่ำเสมอในทุกชุดการผลิต

ความล้มเหลวในการกัดกร่อน:การจับคู่ประเภทการชุบให้ตรงกับอุณหภูมิและระดับความชื้นในการทำงานโดยเฉพาะจะช่วยป้องกันการเสื่อมสภาพก่อนเวลาอันควร

ความเสียหายพื้นผิว:การใช้รูปแบบที่เคลือบด้วยยาง-ช่วยปกป้องพื้นผิวเป้าหมายที่เข้าผิวสำเร็จสูง- ในขณะเดียวกันก็ป้องกันการลื่นไถลด้านข้างภายใต้แรงเฉือน

เพื่อรับประกันความสอดคล้องของแบทช์-ถึง- จึงมีการสร้างโปรโตคอลการตรวจสอบที่เข้มงวดก่อนการผลิตตามข้อตกลงทางเทคนิคของคุณ:

การตรวจสอบมิติ:การตรวจสอบเส้นผ่านศูนย์กลางภายนอก ระยะพิตช์ของเกลียว และพิกัดความเผื่อของตัวเรือนโดยใช้เกจที่สอบเทียบแล้ว

การตรวจสอบแรงดึง:การทดสอบแรงดึงภาคปฏิบัติดำเนินการโดยใช้อุปกรณ์ทดสอบแรงดึงเฉพาะ-กับแผ่นทดสอบมาตรฐานเพื่อตรวจสอบประสิทธิภาพการยึดเกาะ

การตรวจสอบการเคลือบและพื้นผิว:การตรวจสอบด้วยสายตาและความหนาเพื่อตรวจสอบความสมบูรณ์ของการชุบและข้อบกพร่อง-การห่อหุ้มยาง/พลาสติกฟรี

การตรวจสอบการประกอบโครงสร้าง:การตรวจสอบการยึดติดของกาว ความลึกของเกลียว และการจัดตำแหน่งทางกลของส่วนประกอบตัวเรือน

เพื่อคำนวณข้อกำหนดและให้ข้อเสนอที่ถูกต้อง โปรดระบุพารามิเตอร์ต่อไปนี้:

• การเขียนแบบ 2 มิติ โมเดล 3 มิติ CAD หรือขนาดตัวอย่างทางกายภาพ
• แรงยึดที่จำเป็น / ขีดจำกัดภาระการทำงานที่ปลอดภัย
• องค์ประกอบและความหนาของวัสดุแผ่นเหล็กเป้าหมาย
• สภาพแวดล้อมในการทำงาน (ในร่ม, กลางแจ้ง, ช่วงอุณหภูมิ, ความชื้น)
• วิธีการติดตั้งและข้อมูลจำเพาะของเธรด (ถ้ามี)
• ข้อกำหนดในการป้องกันพื้นผิว (โลหะเปลือย, ชุบนิกเกิล-, เคลือบยาง-)
• ปริมาณโดยประมาณต่อปีหรือขนาดชุดงาน
